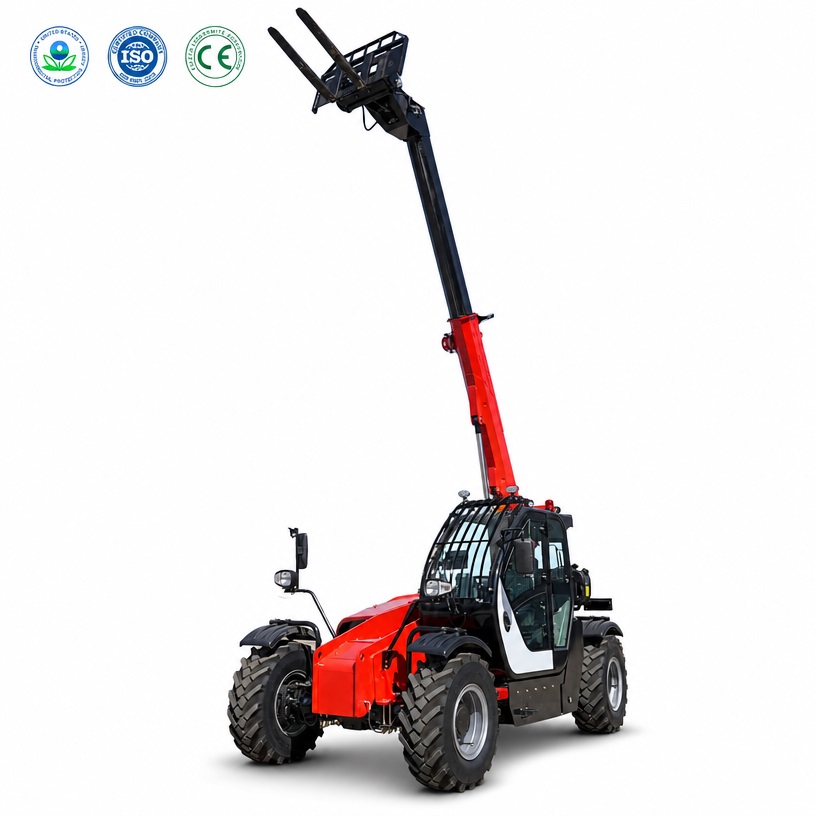

رافعة تلسكوبية 3.5 طن | رافعة شوكية تلسكوبية 7 م
سعة رفع 3.5 طن
تعامل مع مواد البناء الأثقل، والمستلزمات الزراعية، والمنصات النقالة، والأحمال الخارجية بحد أقصى 3,500 كجم.
ارتفاع رفع 7 م
مدى وصول يبلغ 7,000 مم لعمليات التكديس المرتفع، وتحميل الشاحنات، ووضع المواد على مستويات عالية.
وصول أمامي 3.6 م
يمتد حتى 3,600 مم لوضع الأحمال المناسبة على مسافة أبعد من الآلة في ظروف العمل المخطط لها.
قدرة 85 كيلوواط بمحرك ديزل YUCHAI
يوفر محرك YUCHAI YCD4J22T-115 قدرة مُدرجة تبلغ 85 كيلوواط لعمليات المناولة التلسكوبية العادية.
إن ST735 هي رافعة تلسكوبية بسعة 3.5 طن، تُعرف أيضًا باسم رافعة شوكية تلسكوبية، طُوِّرت لمناولة المواد في الهواء الطلق حيث قد لا توفر الرافعات الشوكية التقليدية ارتفاع رفع أو سعة أو وصولًا أماميًا كافيًا. تبلغ سعة الرفع القصوى لها 3,500 كغ، مما يجعلها مناسبة لمهام المناولة المخططة التي تشمل مواد البناء والبضائع المنصّصة على منصات والمستلزمات الزراعية والمعدات وأحمال الساحات العامة، وذلك وفقًا لمخطط الأحمال الرسمي وظروف التشغيل.
مع ارتفاع رفع يبلغ 7,000 مم ووصول أمامي أقصى يبلغ 3,600 مم، يدعم ST735 التكديس المرتفع والتحميل من جانب الشاحنة ووضع المواد والأعمال التي تتطلب وصولًا عبر مواقع البناء والمزارع وساحات مواد البناء ومناطق الخدمات اللوجستية المناسبة. يبلغ الوصول المذكور عند أقصى ارتفاع رفع 450 مم؛ وتتفاوت السعة الفعلية حسب موضع الذراع ومركز الحمل والملحق ونصف قطر العمل.
يجمع ST735 بين قدرة الرفع المتزايدة وتكوين المناول التلسكوبي طويل الوصول. يجب مراعاة ارتفاعه الكلي البالغ 2,450 مم، وعرضه الكلي فوق الإطارات البالغ 2,150 مم، وطوله الكلي حتى العربة الأمامية البالغ 4,650 مم، ووزنه فارغًا البالغ 7,200 كجم عند تخطيط مسارات الوصول والنقل ومناطق التخزين ومساحة الدوران وظروف الأرضية واستخدام الملحقات. مواصفات الإطارات 16/70-24 مدرجة لتكوين ST735.
لماذا تختار المناول التلسكوبي ST735؟
قدرة رفع قصوى تبلغ 3.5 طن
يرفع ST735 حتى 3,500 كجم لمهام البناء والزراعة والخدمات اللوجستية ومناولة المواد الخارجية المناسبة.
وصول رأسي يبلغ 7,000 مم
يدعم ارتفاع الرفع المذكور عمليات التكديس المرتفع، ووضع المواد، وتحميل الشاحنات حيث يلزم ارتفاع إضافي.
أقصى وصول أمامي يبلغ 3,600 مم
يساعد أقصى وصول أمامي المشغلين على وضع الأحمال المناسبة بعيدًا عن الآلة، وفقًا لمخطط الأحمال الرسمي ونطاق العمل.
وصول يبلغ 450 مم عند أقصى ارتفاع رفع
يوفر الوصول المذكور عند أقصى ارتفاع للرف مرجعًا لتخطيط الوضع المرتفع؛ تأكد من السعة المقابلة قبل التشغيل.
محرك ديزل YUCHAI بقوة 85 كيلوواط
تم إدراج محرك YUCHAI YCD4J22T-115 بقدرة مقدرة 85 كيلوواط لعمليات المناولة التلسكوبية العادية.
تكوين إطارات للخدمة الشاقة
تم تحديد مواصفات الإطار 16/70-24 لطراز ST735 وينبغي أخذها في الاعتبار عند تقييم الجر وظروف الأرض والوصول إلى الموقع وتخطيط الاستبدال.
أبعاد عملية للخلوص في الموقع
يوفر الارتفاع الكلي البالغ 2,450 مم والعرض الكلي البالغ 2,150 مم فوق الإطارات معلومات أساسية للوصول وخلوص النقل وتخطيط مساحة التشغيل.
تخطيط معدات طويلة الوصول
ينبغي مراعاة الطول الكلي البالغ 4,650 مم حتى الحاملة الأمامية والوزن الفارغ البالغ 7,200 كجم عند تخطيط النقل والتخزين ومساحة الدوران ومتطلبات تحمل الأرض.
| معلمة | المواصفات |
|---|---|
| نموذج | ST735 |
| الحد الأقصى لقدرة الرفع | 3,500 كجم |
| ارتفاع الرفع | 7,000 مم |
| أقصى مدى أمامي | 3,600 مم |
| القدرة الاسمية للمحرك | 85 كيلوواط |
| حجم الإطار | 16/70-24 |
| الأبعاد الكلية | 4,650 × 2,150 × 2,450 مم |
| الوزن فارغًا | 7,200 كجم |
