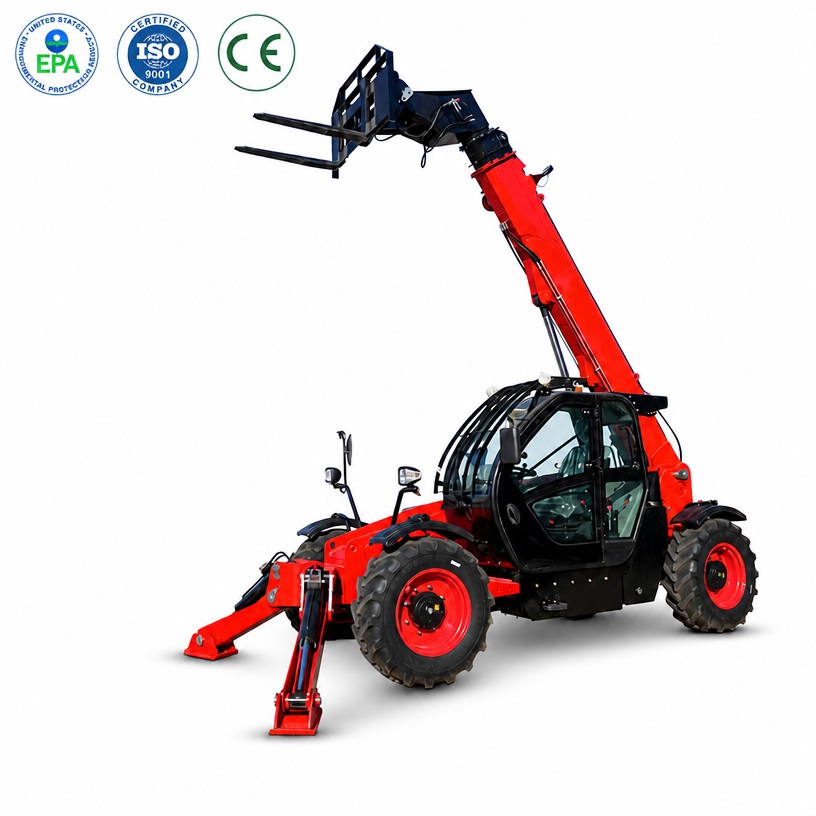

رافعة تلسكوبية 3.5 طن | رافعة شوكية تلسكوبية 10 م
سعة رفع 3.5 طن
تعامل مع مواد البناء، ومستلزمات المزارع، والمنصات النقالة، والأحمال الخارجية بقدرة قصوى تبلغ 3,500 كجم.
أداء وصول عالٍ بارتفاع 10 م
ارفع حتى 10,000 مم لعمليات التكديس عالية المستوى، وتحميل الشاحنات، ووضع المواد على ارتفاعات عالية.
قوة محرك ديزل YUCHAI بقدرة 91 كيلوواط
يوفر محرك YUCHAI YCD4J22T-125 قوة مدرجة تبلغ 91 كيلوواط لأعمال المناولة التلسكوبية الشاقة.
تكوين خارجي بإطارات شبه صلبة
تدعم الإطارات شبه الصلبة المدرجة 16/70-24 وخلوص الأرضي البالغ 350 مم تخطيط المعدات لمناطق العمل الصناعية والخارجية المناسبة.
إن ST1035 هو رافعة تلسكوبية عالية الوصول بحمولة 3.5 طن، تُعرف أيضًا باسم رافعة شوكية تلسكوبية، طُوِّرت لمناولة المواد في الهواء الطلق حيث قد لا توفر الرافعات الشوكية التقليدية ارتفاع رفع كافٍ. تبلغ سعة الرفع القصوى 3,500 كغ، مما يجعلها مناسبة لمهام المناولة المخططة التي تشمل مواد البناء، والبضائع الموضوعة على منصات نقالة، والمستلزمات الزراعية، والمعدات، وأحمال الساحات العامة، وذلك وفقًا لمخطط الأحمال الرسمي وظروف التشغيل.
مع ارتفاع رفع يبلغ 10,000 مم، يدعم ST1035 التكديس على مستويات عالية، وتحميل الشاحنات، ووضع المواد على ارتفاعات مرتفعة، وغير ذلك من العمليات التي تتطلب وصولًا واسعًا في مواقع البناء المناسبة، والمزارع، وساحات مواد البناء، ومناطق الخدمات اللوجستية، ومناطق العمل الصناعية. تسرد المواصفات المرفقة طولًا إجماليًا يبلغ 4,600 مم حتى الإطارات الأمامية وإطارات شبه صلبة 16/70-24؛ وتتفاوت السعة الفعلية حسب موضع الذراع، ومركز الحمل، والملحق، ونصف قطر العمل.
يجمع ST1035 بين ارتفاع الرفع العالي وأبعاد تخطيط الموقع العملية. يجب مراعاة ارتفاعه الكلي البالغ 2,300 مم، وعرضه الكلي البالغ 2,150 مم فوق الإطارات، وطوله الكلي البالغ 4,600 مم حتى الإطارات الأمامية، وقاعدة العجلات البالغة 2,850 مم، ووزنه الفارغ البالغ 8,375 كجم عند تخطيط طرق الوصول، ومناطق النقل والتخزين، ومساحة الدوران، وظروف الأرض، واستخدام الملحقات. نصف قطر الدوران الخارجي المذكور فوق الإطارات هو 4,250 مم.
لماذا تختار المناول التلسكوبي ST1035؟
قدرة رفع قصوى تبلغ 3.5 طن
يرفع ST1035 حتى 3,500 كجم لمهام البناء والزراعة والخدمات اللوجستية ومناولة المواد الخارجية المناسبة.
وصول عمودي 10,000 مم
يدعم ارتفاع الرفع المذكور البالغ 10 م التكديس على مستويات عالية، ووضع المواد على ارتفاعات مرتفعة، وأعمال تحميل الشاحنات حيث يلزم ارتفاع إضافي.
محرك ديزل YUCHAI بقوة 91 kW
محرك YUCHAI YCD4J22T-125 مذكور بقدرة مقدرة تبلغ 91 kW لعمليات المناول التلسكوبي العادية عالية الوصول.
تكوين العمل بإطارات شبه صلبة
تسرد المواصفات المرفقة إطارات شبه صلبة مقاس 16/70-24، والتي ينبغي أخذها في الاعتبار عند تقييم مقاومة الثقب وظروف السطح والجر ومناسبة الموقع.
خلوص أرضي 350 مم
يوفر الخلوص الأرضي المذكور مرجعاً لتقييم الأسطح الخارجية المناسبة وظروف الوصول وانتقالات الموقع.
أبعاد الوصول العملية
يوفر الارتفاع الكلي البالغ 2,300 مم والعرض الكلي البالغ 2,150 مم فوق الإطارات معلومات أساسية للوصول وخلوص النقل وتخطيط مساحة التشغيل.
منصة ثابتة عالية الوصول
ينبغي تضمين قاعدة العجلات البالغة 2,850 مم ونصف قطر الدوران الخارجي البالغ 4,250 مم فوق الإطارات والوزن فارغاً البالغ 8,375 كجم في تخطيط الموقع والنقل وتقييمات تحمل الأرض.
تكوين الشوكة الأمامية الممتدة
يدعم الطول الكلي البالغ 4,600 مم حتى الإطارات الأمامية وطول شوكة المنصات البالغ 1,220 مم تخطيط المعدات لتطبيقات مناولة المواد عالية الوصول.
| معلمة | المواصفات |
|---|---|
| نموذج | ST1035 |
| الحد الأقصى لقدرة الرفع | 3,500 كجم |
| ارتفاع الرفع | 10,000 مم |
| القدرة الاسمية للمحرك | 91 كيلوواط |
| نوع الإطار | إطارات شبه صلبة 16/70-24 |
| الأبعاد الكلية | 4,600 × 2,150 × 2,300 مم |
| الوزن فارغًا | 8,375 كجم |
